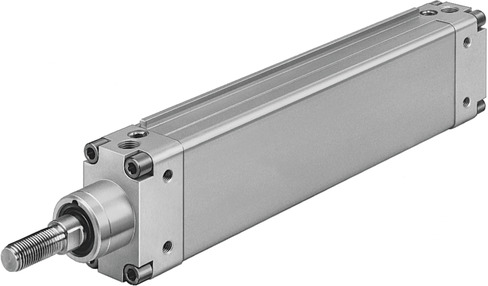

費斯托FESTO扁平型氣缸技術資料

活塞直徑  40 mm
安裝類型  可選
具有內（陰）螺紋
氣動連接  G1/4
蓋子的材料信息  鋁
位置檢測  用于接近式傳感器
防止扭轉/導向  橢圓形活塞
工作壓力  0.6 - 10 bar
0 mm行程時的基本重量  820 g

密封件的材料信息  TPE-U(PU)
活塞桿的材料信息  高合金鋼
環境溫度  -20 - 80 °C
防旋轉的扭矩  1.2 Nm
緩沖  PPV: 兩端帶可調的氣緩沖
- S6: 耐熱密封，溫度可達120 癈
- S20: 雙端中空活塞桿
6 bar時的理論作用力，回復行程  633 N
DZH-40-125-PPV-A

6 bar時的理論作用力，進程  754 N
每10 mm 行程所增加的重量  40 g
活塞桿的角度偏移 +/-  1.4 deg
工作介質  干燥壓縮空氣，經潤滑或未經潤滑
抗扭轉, 用于接近式傳感, 兩端都具有可調式緩沖
多種安裝方式, 帶或不帶輔助安裝元件
超扁平氣缸系列DZH，橢圓形活塞能防止扭轉
-對應的活塞直徑16到63mm
-兩端帶可調式終點緩沖
DZH-40-125-PPV-A

-非接觸式位置感測
-活塞桿帶外螺紋
可選用接近式傳感器進行位置感測
-活塞直徑16到25 mm
電子式SM...-8 (接觸或非接觸式)
-活塞直徑32到63 mm
電子式SM...-1 (接觸或非接觸式)
-安裝方式多樣：采用安裝螺紋或氣缸外殼上的通孔或外加安裝輔件
-雙槽，可用于位置感測(活塞直徑16到25mm)
- 溝槽蓋(保護傳感器電纜，防止雜物進入型材溝槽)(活塞直徑32到63mm)
