FESTO緊湊型氣缸使用技巧

在終端位置的沖擊能量  0.4 J
6 bar時的理論作用力，回復行程  415 N
6 bar時的理論作用力，進程  483 N
蓋子的材料信息  鍛造鋁合金
密封件的材料信息  TPE-U(PU)
活塞桿的材料信息  高合金鋼
氣缸缸筒的材料信息  鍛造鋁合金
氣動連接  G1/8  模塊化產品系統中的其它派生型號
K2: 活塞桿上采用加長的外螺紋

FESTO緊湊型氣缸使用技巧

K5: 活塞桿采用特殊螺紋
K10:活塞桿表面經過陽極氧化鋁光滑處理
S6: 耐熱密封可達到 120 癈
行程: 標準行程從 5 到 80 mm
活塞桿螺紋：內或外螺紋，視需要而定
行程: X 行程，從1到 25 mm
活塞桿螺紋：內或外螺紋，視需要而定
符合ISO 21287標準，具有位置感測功能且活塞桿采用外螺紋

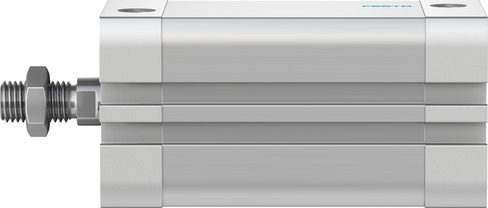

ADN-32-50-A-P-A

AND/AEN 系列緊湊型氣缸符合ISO 21287 標準。 AND/AEN的
特點就是外形小巧、派生型號多、應用廣泛。由于采用的是
通過在氣缸側槽中安裝接近開關進行位置感測，可選的開關有
- 設計符合現代標準，和標準氣缸氣缸相比，體積縮小50%
- 氣缸的三個側面具有雙槽，可用于固定接近式傳感器
- 具有精密活塞桿螺紋的氣缸在供貨時還包括了個配套的活塞桿螺母
- 缸徑為32 mm以上的氣缸可以進行修理，并對易損件進行更換

ADN-32-50-A-P-A

- 缸徑32 到 125 mm的氣缸其氣孔樣式符合 ISO 15552
- 采用模塊化結構，因此派生型號多，無論何種應用必能找到款合適的產品
- 在終端位置增設有緩沖環，可在速度和頻率較高情況下吸收多余能量
- 接近式傳感器被埋設在缸筒槽中，借助于安裝附件可在不改變位置的情況下進行更換
- 前后端蓋都采用內螺紋，方便氣缸的安裝，可以直接安裝，也可通過安裝附件進行安裝

ADN-32-50-A-P-A
