費斯托FESTO緊湊型氣缸適用域

S6: 耐熱密封可達到 120 癈
TL: 卡入式額定值標牌
EX4: ATEX 認證 II 2GD
位置檢測  用于接近式傳感器
Variants  單端活塞桿
工作壓力  0.6 - 10 bar
環境溫度  -20 - 80 °C
在終端位置的沖擊能量  1.3 J
蓋子的材料信息  鍛造鋁合金
密封件的材料信息  TPE-U(PU)

費斯托FESTO緊湊型氣缸適用域

活塞桿的材料信息  高合金鋼
氣缸缸筒的材料信息  鍛造鋁合金
活塞桿螺紋  M10x1,25
緩沖  P: 兩端帶彈性緩沖環/板
模塊化產品系統中的其它派生型號:
K2: 活塞桿上采用加長的外螺紋
K5: 活塞桿采用特殊螺紋
K10:活塞桿表面經過陽極氧化鋁光滑處理
6 bar時的理論作用力，回復行程  1,750 N
6 bar時的理論作用力，進程  1,870 N

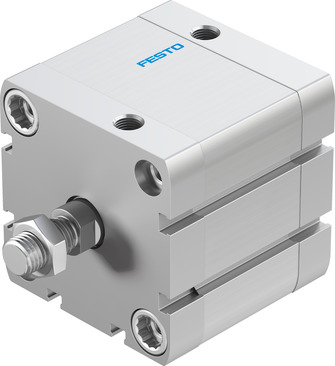

ADN-63-25-A-P-A

缸徑: 12 到 125 mm
行程: 標準行程從 5 到 80 mm
X 行程: 1到 500 mm
活塞桿螺紋：內或外螺紋，視需要而定
缸徑: 12 到 100 mm
行程: X 行程，從1到 25 mm
活塞桿螺紋：內或外螺紋，視需要而定
通過在氣缸側槽中安裝接近開關進行位置感測
電氣方式: SM*-8 (接觸或非接觸式)
符合ISO 21287標準，具有位置感測功能且活塞桿采用外螺紋
AND/AEN 系列緊湊型氣缸符合ISO 21287 標準
ADN-63-25-A-P-A

AND/AEN的特點就是外形小巧、派生型號多、應用廣泛
由于采用的是模塊化結構，因此可根據個別需要進行配置
- 設計符合現代標準，和標準氣缸氣缸相比，體積縮小50%
- 采用模塊化結構，因此派生型號多，無論何種應用必能找到款合適的產品
- 在終端位置增設有緩沖環，可在速度和頻率較高情況下吸收多余能量
- 前后端蓋都采用內螺紋，方便氣缸的安裝，可以直接安裝，也可通過安裝附件進行安裝
- 接近式傳感器被埋設在缸筒槽中，借助于安裝附件可在不改變位置的情況下進行更換
- 具有精密活塞桿螺紋的氣缸在供貨時還包括了個配套的活塞桿螺母
- 缸徑為32 mm以上的氣缸可以進行修理，并對易損件進行更換
- 缸徑32 到 125 mm的氣缸其氣孔樣式符合 ISO 15552

ADN-63-25-A-P-A
