特點介紹:
壓力傳感器 SDE5 是實現壓力快捷監控的經濟性選擇。
該“智能接頭"反饋當前壓力即時信息，不僅是能通過背壓來實現物體檢測相當的設備，
同時對于壓力、壓力調節和真空檢測同樣高效。

壓力和真空開關 SDE5 價格合理，采用模塊化系統，是進行簡單、快速壓力控制的經濟型替代產品。其氣源、控制點和真空檢測以及通過背壓進行的物體檢測令人印象深刻。
壓力傳感器 SDE5 可用于只需要感測當前壓力的應用場合:
• 模擬量輸出: 0 … 10 V
• 電輸出: 1 開關輸出 PNP 或 NPN
• 減壓閥監控
• 真空的抽空確認
• 通過背壓檢測物體
• 可選輸出功能
• 編程示教功能
• 通過快插接頭和可串聯墻面支架可最大限度減少裝配時間
• 一鍵快速調節切換點
• 氣源監控
• 通過全視角可視的 LED 顯示切換狀態
• 測量相對壓力或壓差

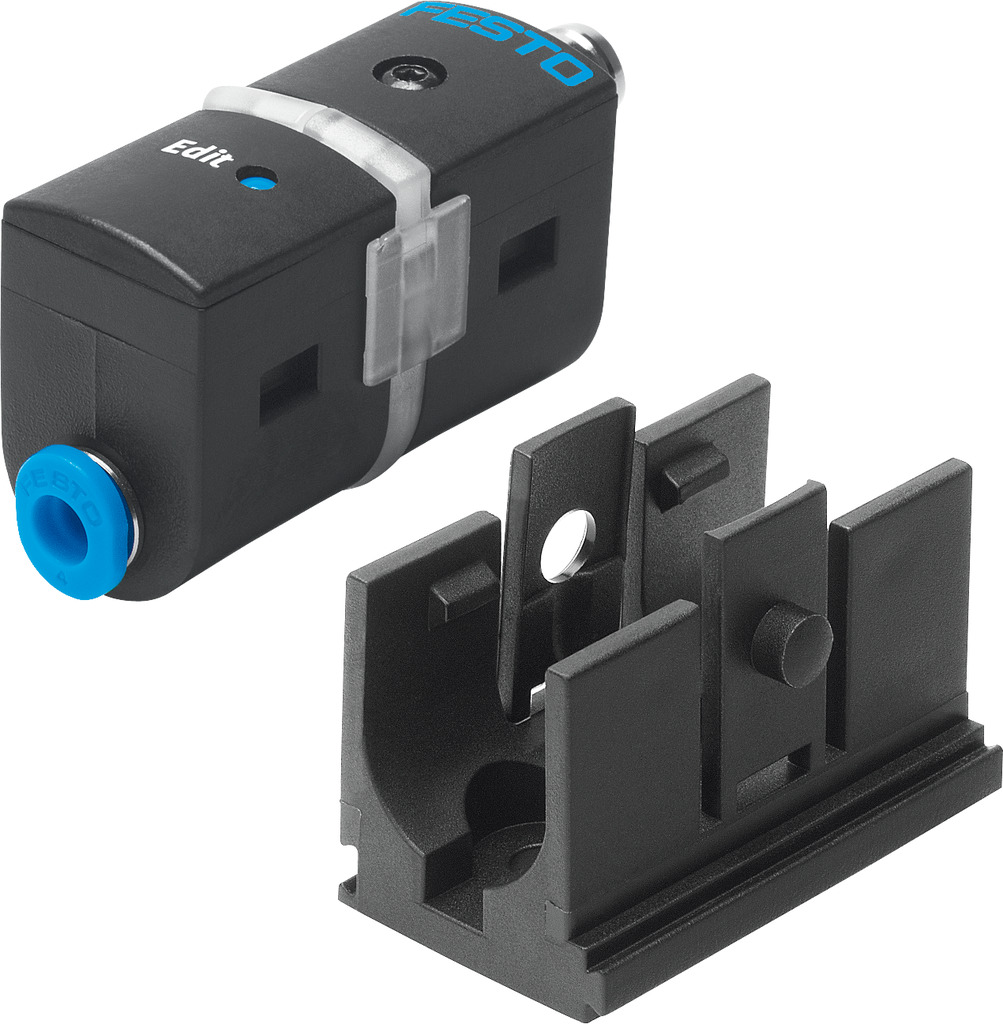

產品圖片:

• 五種壓力測量范圍: 0 … –1,–1 … 1, 0 … 2, 0 … 6, 0 … 10 bar
壓力測量范圍結束值 10 bar
工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明 可用潤滑介質工作
介質溫度 0 °C ... 50 °C
環境溫度 0 °C ... 50 °C
重復精度，± %FS 表示 0.3 %FS
溫度系數 (± %FS/K) 0.05 %FS/K

輸出電流 100 mA
短路電流額定值 是
工作電壓范圍 DC 15 V ... 30 V
反極性保護 適用于所有電氣連接
