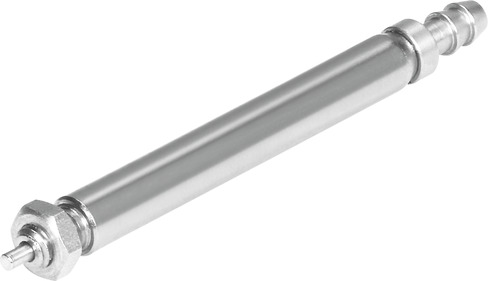

德國FESTO圓形氣缸 連接方式

特點介紹:
端蓋上設有進排氣通口，有的還在端蓋內設有緩沖機構。
桿側端蓋上設有密封圈和防塵圈，以防止從活塞桿處向外漏氣和防止外部灰塵混入缸內。
活塞是氣缸中的受壓力零件。為防止活塞左右兩腔相互竄氣，設有活塞密封圈。
活塞上的耐磨環可提高氣缸的導向性，減少活塞密封圈的磨耗，減少摩擦阻力。
耐磨環長使用聚氨酯、聚四氟乙烯、夾布合成樹脂等材料。活塞的寬度由密封圈尺寸和必要的滑動部分長度來決定。
滑動部分太短，易引起早期磨損和卡死。活塞的材質常用鋁合金和鑄鐵，小型缸的活塞有黃銅制成的。
桿側端蓋上設有導向套，以提高氣缸的導向精度，承受活塞桿上少量的橫向負載，
減小活塞桿伸出時的下彎量，延長氣缸使用壽命。導向套通常使用燒結含油合金、前傾銅鑄件。
端蓋過去常用可鍛鑄鐵，為減輕重量并防銹，常使用鋁合金壓鑄，微型缸有使用黃銅材料的。

性能參數:
理論小彈簧返回力  0.5 N
理論大彈簧復位力  1 N
產品重量  2 g
安裝方式  通過鎖緊螺母
行程  5 mm
活塞直徑  2.5 mm
短型號代碼  EG
緩沖  無緩沖
安裝位置  可選
位置檢測   無
符號  00991200
派生型  一端活塞桿
工作壓力  3.5 bar ... 7 bar
工作介質  壓縮空氣，符合 ISO 8573-1:2010 [7:-:-]
耐腐蝕等 CRC  1 - 低耐腐蝕能力
環境溫度  5 °C ... 60 °C
6 bar 時的理論力值，前進行程  1.9 N
