德國費斯托FESTO擺動氣缸額定值
產品特點:
雙活塞驅動器，通過齒輪齒條原理實現動力傳輸
末端位置處的精度*
很高的倉儲容量
在法蘭軸上的端跳非常好
即使是較小的規格，也有較高的穩定性
扭矩范圍為 0.2 至超過 110 Nm。各種緩沖選項為廣泛應用提供適當?shù)慕K端位置緩沖。
具體取決于側重點為最短擺動時間還是高轉動慣量：
大量附加功能也以有針對性的方式擴大 Festo 的總產品范圍。
包括中間位置模塊、集成能量傳輸管道和終端位置鎖定。
在齒輪齒條氣缸中，活塞的直線運動通過小齒輪轉換為擺動運動。
例如，齒輪齒條氣缸用于自定義所需擺角最大為 180° 的抓取系統。
齒輪齒條氣缸的特點是其扁平結構、用于電纜或介質貫穿進給的連續中空法蘭軸以及抓手的簡單安裝。
因此，這些擺動氣缸十分適用于抓放應用或機器人應用。
對于徑向力 Fy，法蘭軸極限值 ? 頁碼 12和驅動軸最大彎曲慣量適用 ? 下表。
• 彎曲慣量表示驅動軸的負載極限值，禁止超出。
• 尺寸 z 的零點始終未基本氣缸的法蘭水平，與安裝件（法蘭裝配件）無關

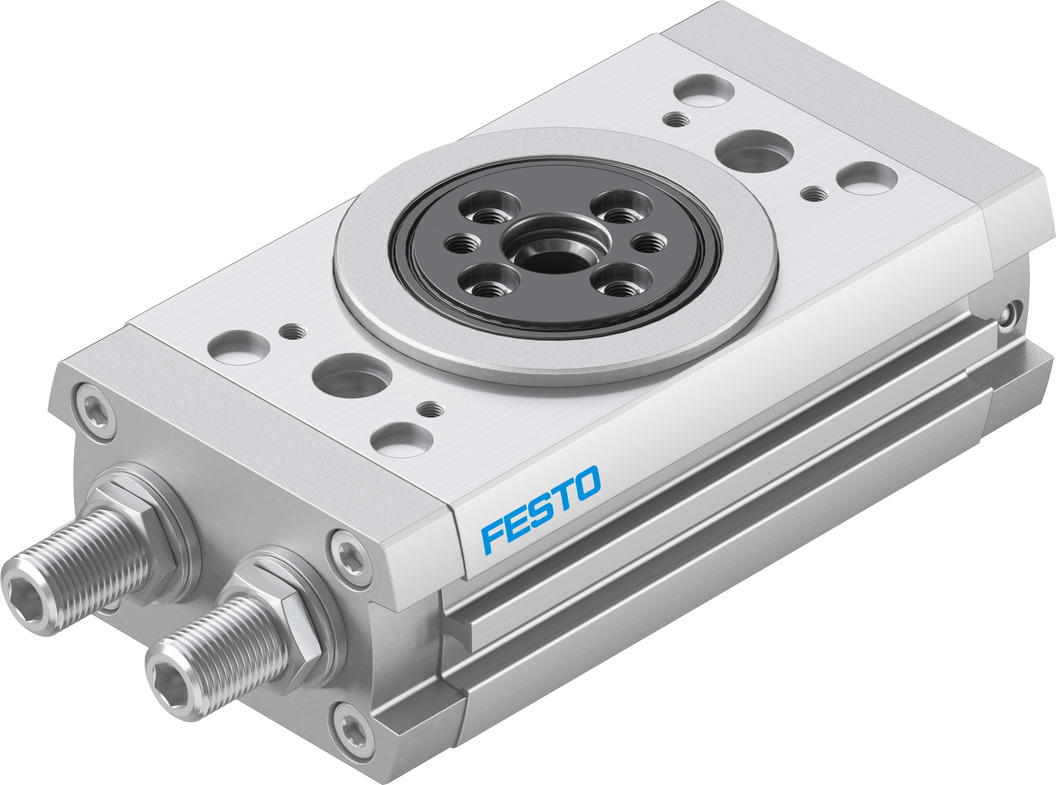

 產品圖片:

產品數據:
允許的轉動慣量 0.0175 kgm²
設計 齒輪齒條
位置檢測 通過接近開關
符號 00991265
工作壓力 3 bar ... 8 bar
工作壓力 0.3 MPa ... 0.8 MPa
工作模式 雙作用
工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]
設置兩側擺角的范圍 +10/-100 度
擺角 180 deg
短型號代碼 DRRD
緩沖 兩端帶彈性緩沖環/墊
安裝位置 可選
工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）
環境溫度 -10 °C ... 60 °C
6bar 時理論扭矩 1.59 Nm
